液压圆锥破碎机
  • 液压圆锥破碎机
  • 液压圆锥破碎机
  • 液压圆锥破碎机
  • 液压圆锥破碎机

液压圆锥破碎机

应用范围:冶金工业、建材工业、筑路工业、化学工业与硅酸工业中
物    料:破碎中等和中等以上硬度的各种矿石和岩石
案    例:沙特破碎生产线   兰州破碎生产线
产品简介:

液压圆锥破碎机(液压圆锥)是我公司另一大科研成果,全机采用液压操控,相较于复合圆锥,保护更全面、灵敏,同时增设了液压保险、液压锁紧等装置,使得全机操作更便利、快捷。

技术优势

液压圆锥破碎机(液压圆锥)是我公司另一大科研成果,全机采用液压操控,相较于复合圆锥,保护更全面、灵敏,同时增设了液压保险、液压锁紧等装置,使得全机操 作更便利、快捷。液压圆锥破广泛应用在冶金工业、建材工业、筑路工业、化学工业与 硅酸工业中,适用于破碎中等和中等以上硬度的各种矿石和岩石。 液压圆锥破碎式在工作时通过电动机的旋转带动带轮或联轴器、传动轴和圆锥部在轴 心线下使偏心轴做周期性旋摆运动。在物料从料口进入破碎腔后因受到偏心轴和轧臼壁 的相互冲击挤压、研磨、揉搓从而产生破碎的作用。液压保险系统能在机器发生过铁故 障或者闷车现象时通过液压将支撑套和定锥部顶级排除出故障物,在起到很好的保险作 用的同时大大的降低了维修率及提高生产效率。 液压圆锥破碎机由传动轴、偏心套、球轴承、液压保险装置、调整环、皮带轮、机架 等部件组成。

1、 具有大破碎力,生产效率高、产量高 ——将更高的转速与冲程结合,使HC 破碎机的额定功率和通过能力大大提高,提高了破碎比和生产效率
2、 易损件消耗少、运转可靠、运行成本低 ——结构合理,破碎原理及技术参数先进,运转可靠,运行成本低;破碎机的所有部件均有耐磨保护,将维修费用降低到最低限度,一般使用寿命可提高30% 以上。主要应用 于大型石料厂中,解决了反击破的平均破碎比小,能耗大,锤头、反击板、衬板磨损较 快的缺点
3、 层压破碎、成品粒形优异 ——通过采用粒间层压原理设计的特殊破碎腔及与之相匹配的转速,取代传统的单颗粒破碎原理,实现对物料的选择性破碎,显著提高了产品细料比例和立方体含量,极大程度上减少了针片状物料
4、 液压保护及液压清腔、自动化程度高、减少停机时间 ——液压调节排料口和过载保护使破碎机运转水平得到很大提高,使维修更简单、操作 更方便、停机时间更短;HC 系列圆锥破碎机双向过铁释放液压缸能够让铁块通过破碎腔, 该机在发生过铁及瞬时闷车的情况下,能液压起顶,自动排料,大大降低了原弹簧圆锥 破碎机需停机进行人工排料的烦恼,而许多其它厂家的破碎机却会因过铁卡死而停机
5、 稀有润滑、可靠先进、提高使用寿命 ——独特的稀油润滑系统设计,大大提高了设备使用寿命。高性能非接触式迷宫密封件无磨损,提高了阻挡粉尘的可靠性,从根本上消除了原弹簧圆锥破碎机油水混合等常见故障
6、 多种破碎腔型、应用灵活、适应性强 ——圆锥破碎机只须更换定锥衬板、动锥衬板、破碎腔形可从标准超粗腔型到短头超细腔型任意变换,适应大范围产品粒度要求
7、 维修简便、操作使用方便 ——圆锥破碎机所有零件都可以从顶部或侧面拆装和维护,动锥和定锥拆装方便,无需拆装机架、紧固螺栓,因而圆锥破碎机日常更换衬板更便捷。利用液压马达,使破碎机生产效率最佳
8、 它提供更高的生产能力、最佳的产品粒形,而且易于自动控制,具有最大可靠性和灵活性,真正为用户创造更多价值。

产品标准

• 零部件指定供应商




1. 机器主架经过热处理,以增加致密度
2. 焊接技术复合国际标准
3. 油漆: 机器首先进行喷砂处理,3 层油漆
4. 质保期: 2 年
5. 液压系统

技术参数

型号

腔型

最大给料尺寸

最小排料尺寸

电机

功率

(kw)

破碎产量(t/h)

重量(kg)

闭边排料口(mm)

6

10

13

16

19

22

25

38

51

64



HC1000

C

160

13

90-110





80

100

135

150

175

235





10800

M

115

10

90-110



65

75

90

120

135

150







10800

F

80

8

90-110

52

62

72

78

115











10510

EF

50

6

90-110

50

55

65

70

102











10510

HC1160

C

180

13

110-132





115

135

150

180

200

260





15500

M

130

10

110-132



100

110

120

135

165

175







15500

F

90

10

110-132



80

105

110

140











15500

EF

60

6

110-132

60

74

105

110

130











15500

HC1300

C

200

16

132-160







150

180

200

230

310

390



22300

M

150

13

132-160





115

140

160

190

210







22300

F

102

10

132-160



90

115

145

160











22300

EF

70

8

132-160



88

110

135

155











22300

HC1380

C

215

19

185-220









200

220

260

350

440



26300

M

160

16

185-220







155

180

200

220







26300

F

115

13

185-220





150

190

210

230









26300

EF

76

8

185-220



122

148

185

200











26300

HC1500

C

235

22

185-220











265

310

420

525

580

37750

M

175

19

185-220









215

240

265

320





37750

F

130

13

185-220





180

210

235

255

275







37750

EF

90

10

185-220



148

178

200

220











37750

HC1680

C

267

22

250-300











330

390

525

655

725

44300

M

203

16

250-300







230

270

300

330







44300

F

140

13

250-300



185

225

265

340











44300

EF

95

10

250-300



180

220

260

335











44300

注:C=粗碎腔型;M=中碎腔型;F=细碎腔型;EF=超细碎腔型 C=Coarse M=Medium F=Fine EF=Extra Fine
产量和最小排料口数据是以密度为1.6吨/立方米的物料位基础,由于给料、粒级、岩石型和物料含水量的不同,实际结果会有差异。
特殊设计

适用范围



建筑用料
混凝土用料
冶金、矿山、煤矿
耐火材料物料破碎
山石、玻璃破碎
建筑垃圾


石头物料破碎
制砂物料破碎
高速公路等用料破碎

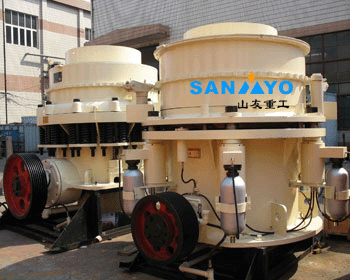

山友重工液压圆锥破碎现场HC1380


山友重工液压圆锥破碎HC1500C 现场
