单缸液压圆锥破碎机
  • 单缸液压圆锥破碎机
  • 单缸液压圆锥破碎机
  • 单缸液压圆锥破碎机
  • 单缸液压圆锥破碎机

单缸液压圆锥破碎机

应用范围:处理粒度不大于360mm,常用于二、三级破碎和对物料粒型要求比较高的领域。
物    料:花岗岩、石灰石、混凝土等抗压强度不超过320MPa的物料

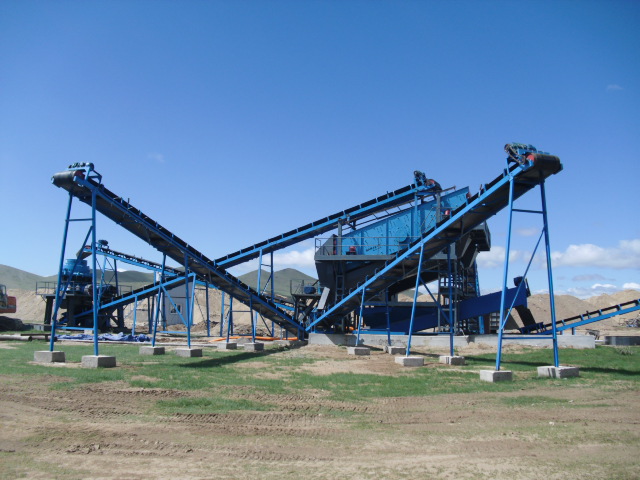

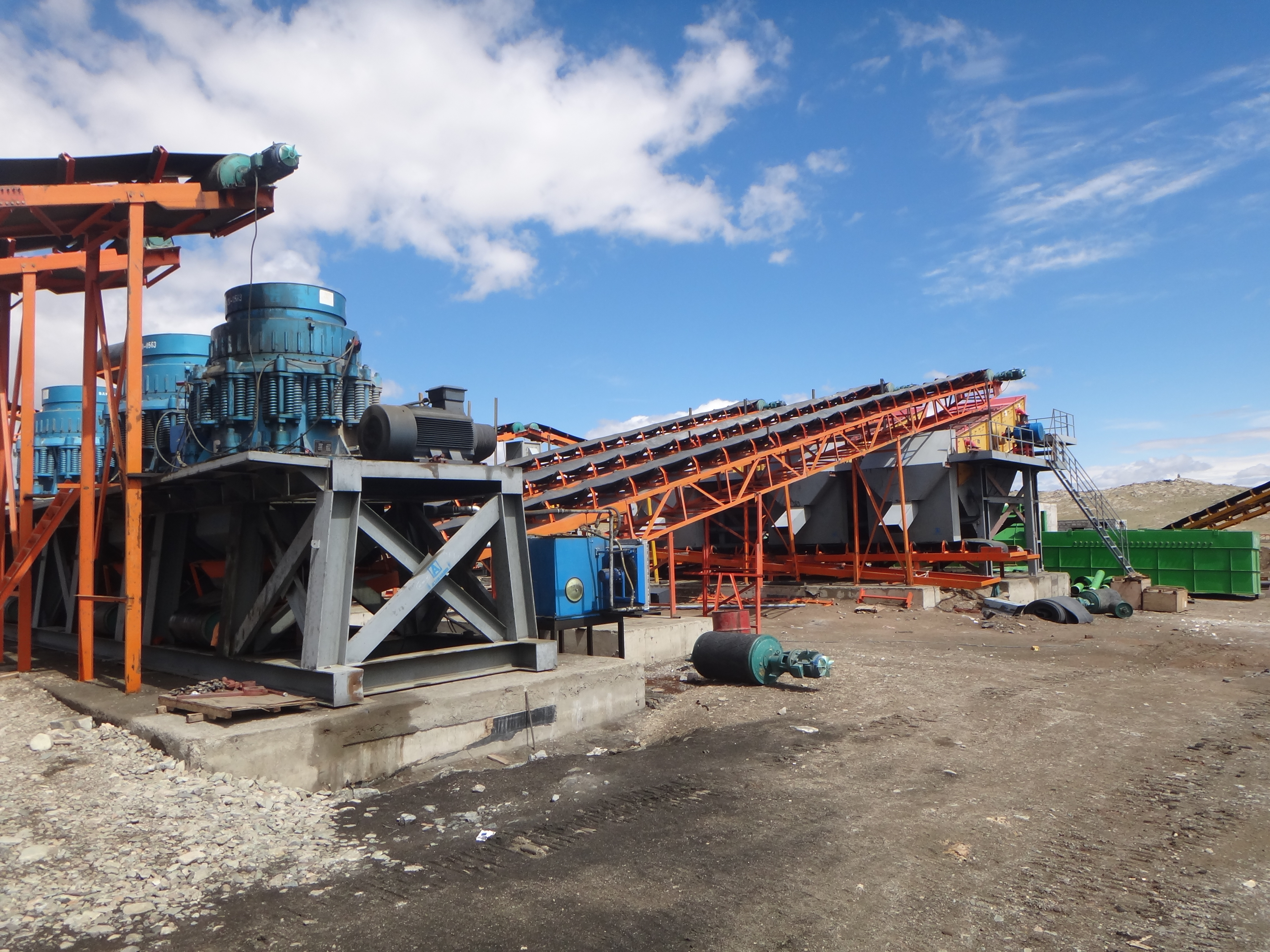

案    例:沙特破碎生产线   兰州破碎生产线
产品简介:

单缸液压圆锥破碎机应用于粗碎和中细碎作业,适于破碎高硬度和高磨蚀性的矿石及岩石,是高等级路面用料、高铁高等级骨料生产必备机型之一,能处理粒度不大于360毫米,抗压强度不超过320兆帕的各种物料。

技术优势

SDC系列单缸液压圆锥破碎机是我公司吸收国外技术,结合圆锥破碎机领域的最新技术进展研发设计的一种高效率圆锥破碎机。外形非常的简洁紧凑, 通过底部单缸的设计结构,完成了排料口直接调节、预防过铁、 清腔的三个重要功能。因此,单缸液压圆锥破碎机没有外置的排料口调节机构, 也没有外部液压缸或者弹簧的防过铁装置,整体外形结构简单紧凑。单缸液压圆锥破碎机分为多种冲程,分别应用于粗碎和中细碎作业, 广泛应用于冶金、建筑、公路、化工、建材工业中,适于破碎高硬度和高磨蚀性的矿石及岩石。

1、智能自动化:可实现不停机自动调节排料口大小,配备电脑控制系统可远程操作
2、生产能力大:高摆频大倾角陡坡锥设计,通过量比普通圆锥通大40%,进料口比普通圆锥更大。
3、节能环保:相同产能比较下,单位时间电费能耗更低。
4、多种冲程腔形的中细破碎,仅仅更换定锥既可实现,单缸液压设计维护更加简便。
5、程序控制的液压与润滑系统,可确保该机的过载保护与良好的轴承润滑。

产品标准

• 零部件指定供应商




1. 机器主架经过热处理,以增加致密度
2. 焊接技术复合国际标准
3. 油漆: 机器首先进行喷砂处理,3 层油漆
4. 质保期: 2 年
5. 液压系统

技术参数
CHS型单缸液压圆锥破碎机

型号

功率(Kw)



腔型

最大进料尺寸(mm)

紧边排料口Css(mm)下的标准生产能力(t/h)

16 19 22 25 29 32 35 38 41 44 48 51 54 57
CHS90 90 EC 240     102-118 108-144 115-154 121-162 127-145 132
C 90 77 82-110 87-116 92-123 98-113 103
CHS132 132 EC 180       151 161-245 169-257 176-269 184-281 192-292 200-304 210-281 218-250 225
C 145       170-196 182-277 191-290 199-304 208-217 217-3300 226-302 237
MC 115     130 137-209 147-224 154-235 161-245 168-256 175-267 182-244 192
CHS220 220 EC 215             273-318 285-434 297-452 309-470 325-495 337-447 349-406
C 175           1291 304-463 317-483 331-503 344-456 362-421 375
MC 140         245 257-391 269-409 281-427 292-445 304-403 320-372 332
CHS315 315 EC 275               331-385 345-514 359-593 378-624 392-647 406-670 420-693
CX 245             335 350-464 364-602 379-626 399-658 413-683 428-707 443-731

CHC型单缸液压圆锥破碎机

型号

功率(Kw)

腔型

最大进料尺寸(mm)

紧边排料口Css(mm)下的标准生产能力(t/h)

4 6 8 10 13 16 19 22 25 32 38 44
CHC90 90 EC 135       46 50-85 54-92 85-99 62-105 66-112 76-128
C 90       43-53 46-89 50-96 54-103 57-110 61-118 70
M 65     36-44 38-74 41-80 45-76 48-59
MF 50   36 38-67 40-71 44-68 47-53
F 38 27-34 29-50 31-54 32-57 35-48 38
EF 29 30-40(80%细度小于4.5-5.5mm)
CHC132 132 EC 185         69-108 75-150 80-161 86-171 91-182 104-208 115-208
C 145         66-131 71-142 76-152 81-162 86-173 98-197 109-150
MC 115       57 62-140 67-151 72-162 77-173 82-184 93-145
M 90       64-84 69-131 75-142 80-152 86-162 91-154 104
MF 75     61 65-106 70-115 76-124 81-126 87-114 92
F 50   48-78 51-83 54-88 59-96 63-103 68-105 72-95 77
EF 35 70-90(80%细度小于5-5.6mm)
CHC220 220 EC 215           114-200 122-276 131-294 139-313 159-357 175-395 192-384
C 175         101 109-218 117-292 125-312 133-332 151-378 167-335 183-229
MC 140         97-122 105-262 113-282 120-301 128-320 146-328 161-242
M 110         117-187 126-278 136-298 145-318 154-339 175-281 194
MF 85       114 124-227 134-245 144-263 153-281 163-299 186-248
F 70     90-135 96-176 104-191 112-206 120-221 129-236 137-251 156-208
EF 38 100-125(80%细度小于6-7.5 mm)
CHC315 315 EC 275           177 190-338 203-436 216-464 246-547 272-605 298-662
CX 245           174-194 187-374 200-488 212-519 242-592 268-654 293-521
C 215           171-190 184-367 196-480 209-510 238-582 263-643 288-512
MC 175           162-253 174-426 186-455 198-484 226-552 249-499 273-364
M 135           197-295 211-440 226-470 240-500 274-502
MF 115         192 207-369 222-396 237-423 252-450 287-451 318-363
F 85         195-304 210-328 225-352 241-376 256-400 292-401 323
EF 65         211-293 227-316 244-298 261-290
CHC500 500 EC 300               448-588 477-849 544-968 601-1070 658-1172
C 240             406 433-636 461-893 525-1018 581-1125 636-1232
MC 195             380-440 406-723 432-837 492-954 544-1055 596-1155
M 155             400-563 428-786 455-836 519-953 573-1054 628-1154
MF 100           379-424 407-716 434-765 462-814 527-928 852-942 638-789
F 90         357-395 385-656 414-704 442-752 470-800 535-912 592-857 649-718
EF 80       280-405 304-517 328-558 352-598 376-639 400-680 455-775 503-128 551-669

CHS型单缸液压圆锥破碎机有三种破碎腔型可供选择: MC=中粗  C=粗  EC=特粗
CHC型单缸液压圆锥破碎机有多种破碎腔型可供选择: EEF=超细  EF=特细  EEX=准特细  F=细  MF=中细  M=中 MC=中粗  C=粗  CX=准特粗  EC=特粗
备注: 1. 以上所给出的数据只是破碎机生产性能的大约指标。
2. 表中数据是针对堆比重为1600kg/m3的干物料开路生产时破碎机性能,并假定给料的最大粒径为破碎机允许的最大给料粒径,且不含小于破碎机紧边排矿口(CSS)的细物料。
3. 由于所选的偏心距、破碎比、物料的破碎功指数(Wi)、给料粒度组成、循环负荷量、给料中的含水含泥量等都会影响破碎机的性能,所以,对具体的应用情况,请向我们进一步咨询
特殊设计

适用范围



建筑用料
混凝土用料
冶金、矿山、煤矿
耐火材料物料破碎
山石、玻璃破碎
建筑垃圾


石头物料破碎
制砂物料破碎
高速公路等用料破碎
