复合圆锥破碎机
  • 复合圆锥破碎机
  • 复合圆锥破碎机
  • 复合圆锥破碎机
  • 复合圆锥破碎机

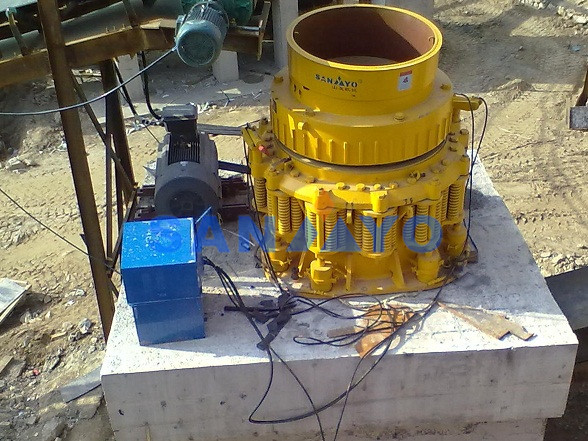

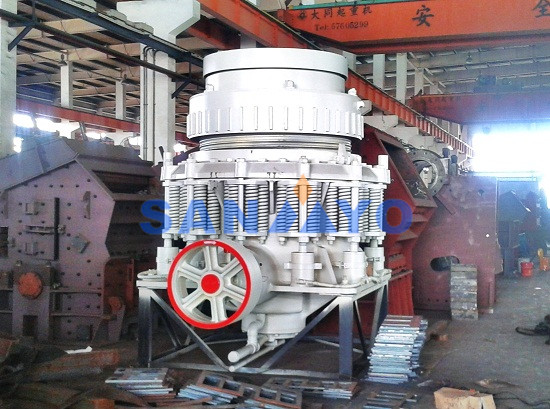

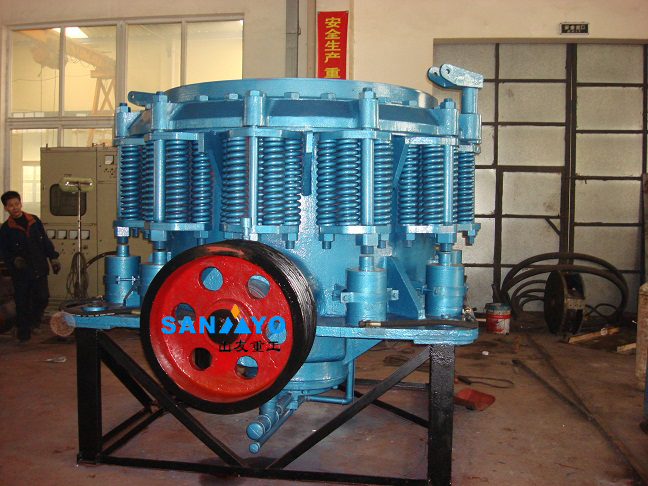

复合圆锥破碎机

应用范围:用于制砂,还可广泛应用于金属矿山、水泥厂、建材行业等
物    料:用于中、细碎抗压强度低于300Mpa硬度的各种矿石和岩石,如铁矿石、有色金属矿石、玄武岩、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等
案    例:广东连州破碎生产线  蒙古破碎生产线  马来西亚破碎生产线
产品简介:

复合圆锥式破碎机,是圆锥破碎机中的拥有弹簧和液压缸的综合型圆锥破碎机,中等以上的物料进行破碎都可以用它破碎。主要用于矿山,化工,道路桥梁建设,建筑等行业。

技术优势

复合圆锥破碎机(圆锥破碎机)可对中等以上的物料进行破碎,有粗、中、细、超 细等四种破碎腔可供选择。采用了最佳组合的破碎频率和偏心距,使得所要破碎的物料 细碎程度更高,与同类机型相比产量更高,同时也增强了物料粒子间的层压破碎作用, 有效提高物料破碎后的立体形状。复合圆锥破碎机有着非常广泛的用途,该种破碎机除 了用于制砂,还可广泛应用于金属矿山、水泥厂、建材行业等,用于中、细碎抗压强度 低于300Mpa 硬度的各种矿石和岩石,如铁矿石、有色金属矿石、玄武岩、花岗岩、石灰岩、 石英岩、沙岩、鹅卵石等。 本体中央的主轴中心处,安装有圆锥状得椎体蕊及动齿板,椎体蕊的球面置在偏心 座上。由于偏心座的中心孔与本体孔为偏心,因此,偏心座的旋转引起主轴旋转。上室 下为定齿板,它与动齿板一起构成破碎室。给料平台保证物料均匀落在分配盘中央。回 转运动保证物料均匀地落入破碎室。物料经破碎后,连续排出。与上室和定齿板相连的 上架通过外周释放弹簧装在本体上。如果物料中混有特别硬的异物(如铁块),在释放 弹簧作用下上架上浮,让异物通过,防止过载或损坏机器。异物通过后,上架复原,继 续正常的破碎工作。。

1,具有完整的润滑系统,当有温过高或有流速过慢时将自动关闭。采用稀油润滑系统, 冷却的方式有三种: 水冷、风冷、空调冷。我们目前标准配置的是风冷,空调冷却有后 期保养维护的麻烦,我们一般不建议使用;
2,破碎比大,我公司圆锥破碎机的动锥摆动角达到70mm,这个在国内一般的圆锥破是 没有达到这个参数的,所以我司生产的圆锥产量比其他类别的圆锥提升30% 破碎效率;
3,密封装置先进,我公司圆锥破采用动态密封装置,密封圈与动锥部位在工作状态下是 始终贴合的,所以我们圆锥破不用加水或者油脂密封,通过此装置,我公司的圆锥核心 部件相对于其他圆锥使用寿命提高2-3 倍;
4,采用层压破碎原理,产量高,磨损小。我公司生产的圆锥破碎腔型采用了层压破碎理 念,通过石头挤石头,增大了破碎量。同时破碎腔型设计优化,保证易损件的均匀磨损, 使易损件的使用效率达到75% 以上,不会影响生产效果。为客户节约生产成本;
5,易损件更换容易。我公司圆锥破固定易损件部位与易损件配合面都是经过精密加工, 安装时不用粘合剂等,拆装非常的方便,为客户节省时间
6,更高的产能,更好的质量;
7,由于有保险装置,大大减小了停机时间;
8,机体为铸钢结构,在重载部位设置有加强筋;
9,含调整器,可快速调整破碎出料粒度的大小;
10,内部结构密封性能好,可有效的保护设备免受粉尘及其他小颗粒的侵害;
11,使用寿命较长适用性强;
12,通过液压保险、液压锁紧、液压调整、液压清腔等装置的使用,让操作变得更易于 自动化。在正常使用情况下,设备采用了优化设计,使得无故障运行率超过95%;

产品标准

• 零部件指定供应商




1. 机器主架经过热处理,以增加致密度
2. 焊接技术符合国际标准
3. 油漆: 机器首先进行喷砂处理,3 层油漆
4. 质保期: 2 年
5. 液压系统

技术参数

规格

腔型

最大给料尺寸

最小排料尺寸

电机

功率

(kw)

破碎产量(t/h)

重量(kg)

闭边排料口(mm)

6

10

13

16

19

22

25

38

51

64



CC600

C

95

10

37-45



20

25

30

35

45

50

76





5300

M

72

6

37-45

18

20

25

30

35

40

45

60





5300

CC1000

C

160

13

90-110





80

100

135

150

175

235





10800

M

115

10

90-110



65

75

90

120

135

150







10800

F

80

8

90-110

52

62

72

78

115











10510

EF

50

6

90-110

50

55

65

70

102











10510

CC1160

C

180

13

110-132





115

135

150

180

200

260





15500

M

130

10

110-132



100

110

120

135

165

175







15500

F

90

10

110-132



80

105

110

140











15500

EF

60

6

110-132

60

74

105

110

130











15500

CC1300

C

200

16

132-160







150

180

200

230

310

390



22300

M

150

13

132-160





115

140

160

190

210







22300

F

102

10

132-160



90

115

145

160











22300

EF

70

8

132-160



88

110

135

155











22300

CC1380

C

215

19

185-220









200

220

260

350

440



26300

M

160

16

185-220







155

180

200

220







26300

F

115

13

185-220





150

190

210

230









26300

EF

76

8

185-220



122

148

185

200











26300

CC1500

C

235

22

185-220











265

310

420

525

580

37750

M

175

19

185-220









215

240

265

320





37750

F

130

13

185-220





180

210

235

255

275







37750

EF

90

10

185-220



148

178

200

220











37750

CC1680

C

267

22

250-300











330

390

525

655

725

44300

M

203

16

250-300







230

270

300

330







44300

F

140

13

250-300



185

225

265

340











44300

EF

95

10

250-300



180

220

260

335











44300

特殊设计

  • 双排双轴承
  • 提高稳定性
  • 偏心轴两侧是双轴承,大大提高破碎机的使用寿命和减少维护。

适用范围



建筑用料
混凝土用料
冶金、矿山、煤矿
耐火材料物料破碎
山石、玻璃破碎
建筑垃圾


石头物料破碎
制砂物料破碎
高速公路等用料破碎
