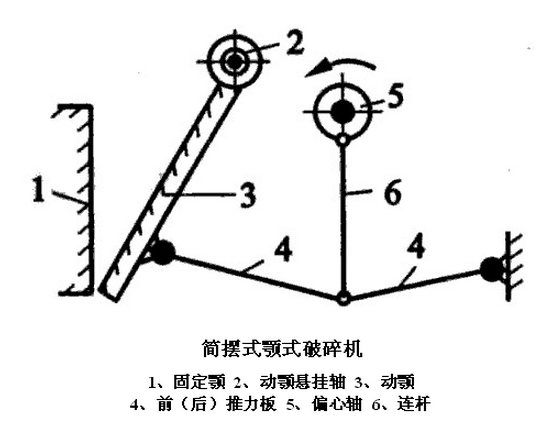

颚式破碎机的结构。
颚式破碎机俗称老虎口，鄂式破碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动鄂、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定鄂板与活动鄂板等组成，其中肘板还起到保险作用。
颚式破碎机的工作原理：
鄂式破碎机工作时，活动鄂板对固定鄂板作周期性的往复运动，时而靠近，时而离开。 当靠近时，物料在两鄂板间受到挤压、劈裂、冲击而被破碎；当离开时，已被破碎的物 料靠重力作用而从排料口排出。
了解了颚式破碎机的结构和原理之后，我们就不难看出，颚式破碎机边护板、颚式破碎机齿板、颚式破碎机肘板、三角带等，是日常碎石生产中最容易损坏的部件。
颚式破碎机边护板
式破碎机边护板边护板位于固定齿板和活动齿板之间，为优质高锰钢铸件，在整个机体中主要是保护颚式破碎机机架壁。
颚式破碎机齿板
颚式破碎机齿板活动颚板和固定颚板均为优质高锰钢铸件，为延长其使用寿命，其形状设计成上、下对称，即当一端磨损后可调头使用。活动齿板和固定齿板是石料破碎时主要的受用地，活动齿板是安装在动颚上，以保护动颚。
颚式破碎机肘板
肘板是经过精确计算的铸铁件。它不只是传力构件，而且也是破碎机的保险零件。当破碎机中落入不能破碎的物料而使机器超过平常负荷时，肘板就立即折断，破碎机停止工作，从而避免整个机器的损坏。肘板和肘板垫采用滚动接触方式，正常使用情况下很少磨擦，只需在其接触表面上涂上一层润滑脂即可。整部件是用于调整排料口大小，以及补偿颚板、肘板和肘板垫之间磨损的机构。
颚式破碎机三角带
三角带是在电动机传送动力时，由三角皮带连接电动机皮带轮和槽轮，驱动偏心轴，使动颚按预定轨迹作往复运动。
