PCL制砂机稀油润滑机使用图解

发布日期:2017-06-14 11:26                              文章来源:制砂机润滑机
导读:该稀油润滑机为上海磊友自主研发使用,主要配备在该公司PCL系列制砂机中。为了使本公司客户更好的机器使用体验,现将其使用说明做如下图解,希望对您有所帮助。
  该稀油润滑机为上海磊友自主研发使用,主要配备在该公司PCL系列制砂机中。为了使本公司客户更好的机器使用体验,现将其使用说明做如下图解,希望对您有所帮助。
一、稀油润滑机结构图示
制砂机润滑机
二、工作原理
  该pcl制砂机工作时,油箱内的润滑油通过润滑器⑾→油泵⑿→油压表⒁,经冷却后从进油管进入到轴承筒⒂上油口,经过轴承筒⒂内部的轴承,然后经回油管回到油箱内。由于油泵⑿的连续工作,润滑油在满足轴承润滑的同时,把轴承运转时产生的大量热量连续不断的带走,从而降低了轴承筒内部的温度,同时保证了机器的正常运转。为了提高本机器的安全性、可靠性,本系统还增加了几项保护性装置。
  • ①油压控制:工作时油的压力可通过调压阀调节,调节范围:0-0.6Mpa,一般设定为:0.2-0.5Mpa;
  • ②油位控制:油位不能低于油位表底线;
  • ③油温控制:油温表应调整到0-700C。
  上述三项保护装置,如有一项超过设定指标,油泵、PCL主机都将立即停机。
  当油泵压力大于0.5Mpa时,可通过调节阀⒀调整。

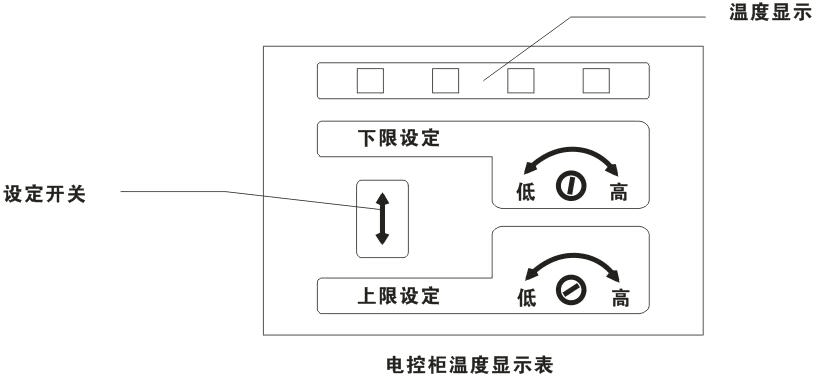

三、油温控制调节方法
制砂机润滑机
  当油温表的接线和电控柜其他接线都检查无误后,可将电源送入电控柜,然后设定温度下限和上限,具体方法是:设定开关推到上边,调整右边下限螺钉调到下限显示为00C;设定开关推到下边,调整右边上限螺钉,调到显示温度为700C,开关回到中间,显示实际油温,本机正常工作温度小于700C。
