复合式液压圆锥破碎机

进料粒度:
<=267
出料规格:
0-10mm 10-50mm
生产能力:
76-725t/h
适用物料: 花岗岩、玄武岩、河卵石、石灰石、金属矿和非金属矿石等
应用领域: 使用范围广泛,适用于多种行业。
破碎阶段: 粗碎、中碎、细碎、‘超’细碎,用于二、三级破碎
产量大 细碎 5mm以下粒度骨料

备注:单机价格视型号而定,不同的型号,不同的生产能力,价格也是不一样的。本产品单机参考价格范围在18~55万元之间,具体价格,请联系客服提供具体生产要求,免费获取方案及报价!

产品简介

一、产品简介

圆锥破碎机(简称'圆锥破'),在日常生产生活中,圆锥破碎机一般用于细碎、超细碎阶段,即物料破碎过程中的二级、三级以上的破碎。一般搭配颚式破碎机等粗破设备使用,从而破碎出更细的成品料,常用做制砂、磨粉的细碎处理工序,也可作为钢铁厂入磨前级的破碎。

1、结构形状

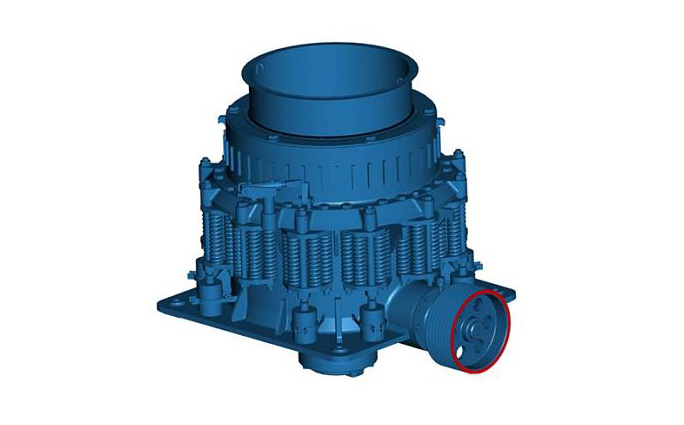

圆锥破碎机主要结构有给料斗、机架、主轴、偏心轴、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、推动缸、液力偶合器、润滑系统、液压系统等。其详细部件及结构图示如下:


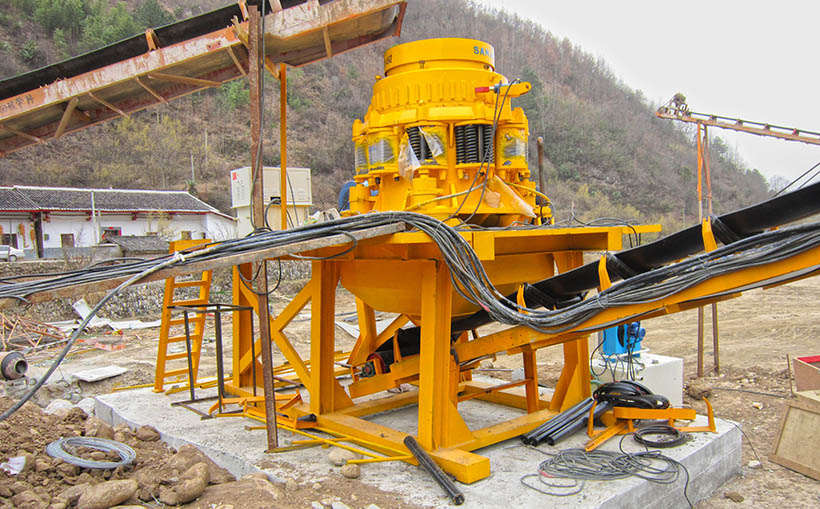

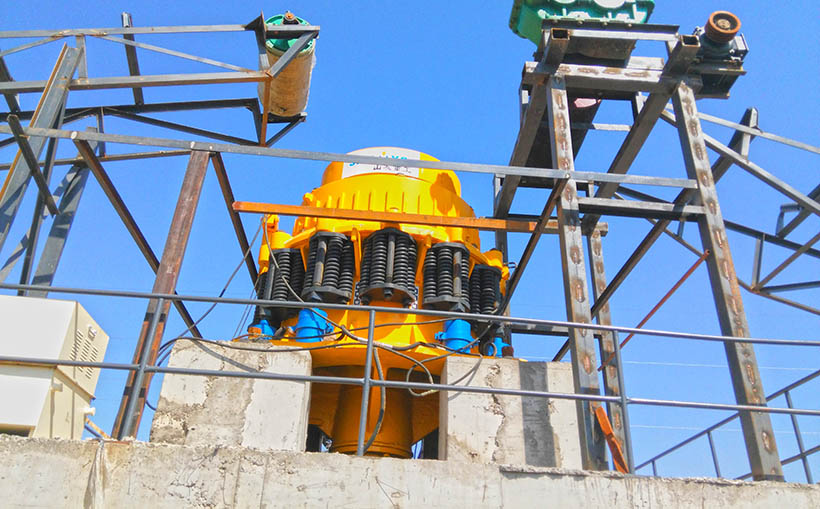

圆锥式破碎机实体图如下:


2、工作原理

圆锥式破碎机的破碎的力量来自挤压力,它的工作原理是这样的。

  1. 首先,电机转动,带动偏心套旋转;

  2. 偏心轴套旋转带动动锥旋转摆动;

  3. 动锥靠近静锥形成挤压力,将夹在中间的物料(石料)压碎;

  4. 动锥远离静锥,破碎后的物料,收重力作用下落排出;

整个圆锥破碎机的破碎过程,或者说工作原理,大体可以从以下动图中体现:


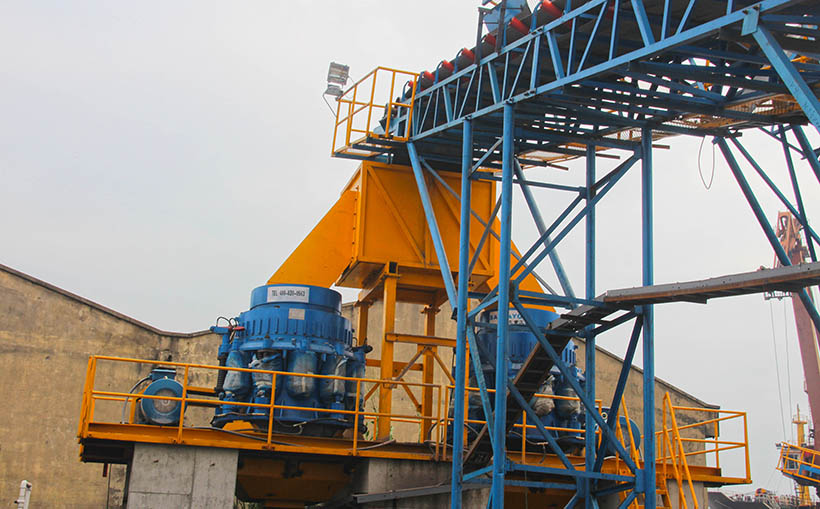

3、应用场景

  • 硬度:350兆帕以下中等和中等以上硬度各种岩石;

  • 石料:常见的有方解石、石灰石、花岗岩、河卵石、白云石、青石等;

  • 行业:其广泛应用于砂石料场、混凝土制砂、干粉砂浆、建筑垃圾、机制砂、电厂脱硫等作业生产中;

二、优势特点

山友重工CC系列液压圆锥式破碎机,优势特点主要有一下几个:

  1. 先进技术平台支持,结构更合理,整机钢度更强。

    Supported by advanced technology platform. Reasonable structure, strong rigidity.

  2. 重新调校的破碎频率及偏心距,配合更平顺,产量更高。

    Re-adjusted crushing frequency and eccentricity gives more smooth match and high yield.

  3. 腔型采用复合型,提高物料立方体形状含量。

    Compound cavity are used to increase the percentage of cube-shaped products crushed.

  4. 充分利用物料层压原理,磨耗更小,破碎比更大。

    Material lamination principle is used, less abrasion, high crushing ratio.

  5. 全机调整液压操作,更快捷,更省力。

    High efficiency and less effort with hydraulic operation.

  6. 采用液压机构清腔,把堵机物料清理时间控制在几分钟以内。

    Through hydraulic system, clearance time of the block material is shorten into a few minutes.

  7. 破碎壁内部精加工,更换时无需填充粘合剂及对主轴表面清理的复杂工作,更换更简单,节省时间。

    Fine internal crushing wall finish, no adhesive is needed to be filled in when changing. It simplified the work of clearing surface of the main shaft and changing part.

  8. 机体油路采用动态密封,无需水及黄油密封,核心运动总成工作可靠,寿命长。

    Dynamic sealing is used for oil circuit of the machine, no water of butter sealing is needed. Core movement assembly is reliable and with long cycle life.

  9. 配套完整的操控及检测系统,全方位保护主机。

    Complete operating and detecting system provides main machines with all-round protection.

三、性能参数

CC液压圆锥式破碎机有多个型号,每个型号重量、生产能力、进出口粒度都不尽相同,下面是其全部的产品参数及性能详情:

规格

腔型

最大给料尺寸

最小排料尺寸

电机

功率

(kw)

破碎产量(t/h)

重量(kg)

闭边排料口(mm)

6

10

13

16

19

22

25

38

51

64


CC600

C

95

10

55


20

25

30

35

45

50

76



5300

M

72

6

55

18

20

25

30

35

40

45

60



5300

CC1000

C

160

13

110



80

100

135

150

175

235



10800

M

115

10

110


65

75

90

120

135

150




10800

F

80

8

110

52

62

72

78

115






10510

EF

50

6

110

50

55

65

70

102






10510

CC1300

C

180

13

132



115

135

150

180

200

260



15500

M

130

10

132


100

110

120

135

165

175




15500

F

90

10

132


80

105

110

140






15500

EF

60

6

132

60

74

105

110

130






15500

CC1400

C

200

16

160




150

180

200

230

310

390


22300

M

150

13

160



115

140

160

190

210




22300

F

102

10

160


90

115

145

160






22300

EF

70

8

160


88

110

135

155






22300

CC1500

C

215

19

220





200

220

260

350

440


26300

M

160

16

220




155

180

200

220




26300

F

115

13

220



150

190

210

230





26300

EF

76

8

220


122

148

185

200






26300

CC1650

C

235

22

250






265

310

420

525

580

37750

M

175

19

250





215

240

265

320



37750

F

130

13

250



180

210

235

255

275




37750

EF

90

10

250


148

178

200

220






37750

CC1950

C

267

22

315






330

390

525

655

725

44300

M

203

16

315




230

270

300

330




44300

F

140

13

315


185

225

265

340






44300

EF

95

10

315


180

220

260

335






44300

注:C=粗碎腔型;M=中碎腔型;F=细碎腔型;EF=超细碎腔型;

产量数据是以堆积密度为1.6吨/立方米的物料为基础,由于给料速度、出料粒级、岩石比重、硬度和物料含水率的不同,实际结果会有差异。

Note: C= Coarse, M= Medium, F=Fine, EF= Extremely Fine

Capacity data is based on the bulk density of 1.6 ton/CBM of material. The actual capacity varies due to difference of feeding speed, output sizes, stone density, hardness and material moisture content of material.

四、易损件

鉴别圆锥破碎机好坏,其中一个就是看其易损件的磨损情况,是否耐磨。那么,圆锥式破碎机的易损件主要有哪些呢?下面就来给大家列举如下:

  • 主轴

  • 锥衬套

  • 偏心轴套

  • 直衬套

  • 止推盘

  • 齿轮

  • 机架

  • 球面轴承

  • 破碎腔等
