一、产品简介

单缸液压圆锥式破碎机，简称‘单缸圆锥破’，属于圆锥破的一种，是近几年兴起的新型破碎设备，集合了很多目前比较先进的技术和应用，如：液压、智控、电气集控等。跟圆锥破一样，常用于中碎、细碎、超细碎的生产作业。

1、外观结构

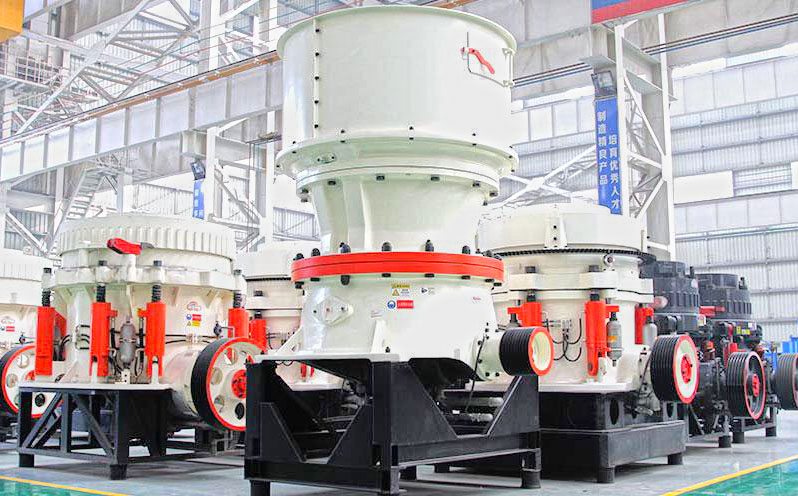

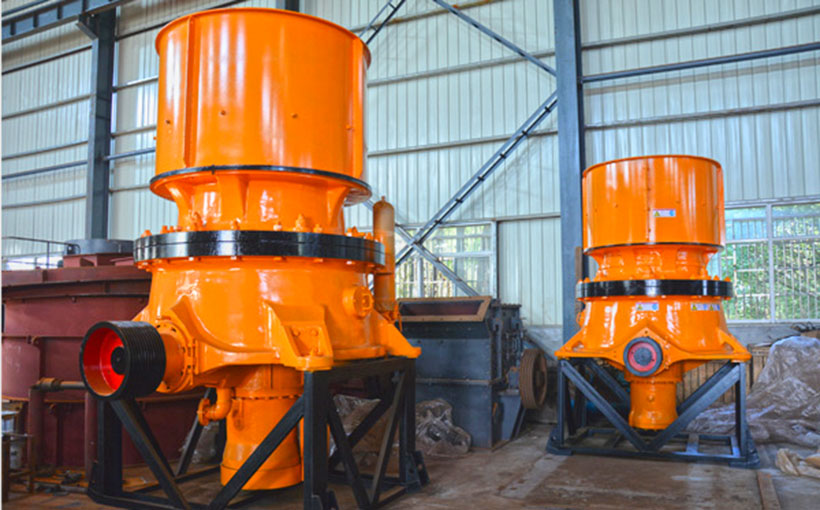

就单缸液压圆锥破来说，各个厂家生产的，在外观结构上都会有些许不同。下面就山友重工（sanyyo）SDC系列单缸液压圆锥破碎机为例，它是长这样的：

单缸圆锥破详细的内部结构图如下：

2、工作原理

单缸液压圆锥破的工作原理跟普通的圆锥破，大体一致，主要传动流程（工作原理）如下：

1. 电动机通过皮带，带动传动轴转动；

2. 传动轴通过大小锥齿轮，带动偏心套转动；

3. 偏心套转动，带动动锥做旋摆运动，使其和定锥时而靠近、时而远离轧臼壁；

4. 此时，如果有物料落入轧臼壁和破碎机之间，就会被挤压、冲击破碎；

5. 而液压系统，会在破碎机内落入金属块等不可破碎物体时，将单缸的动锥由底部液压活塞托起，调整排放口，将其吐出，起到过铁保护、排除堵矿的作用；

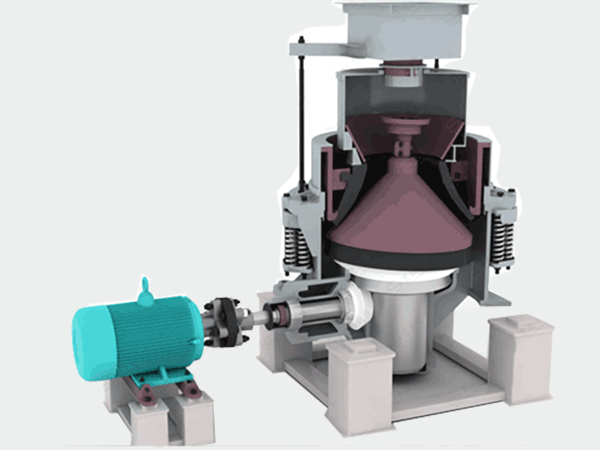

下面结合一组gif动图，做到了解单缸液压工作原理，一目了然：

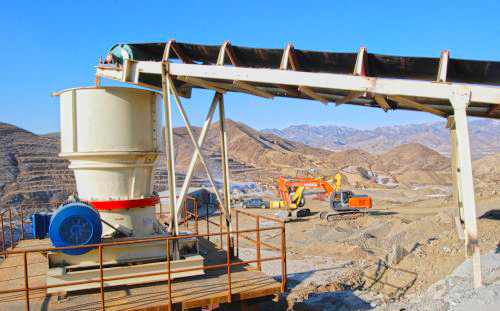

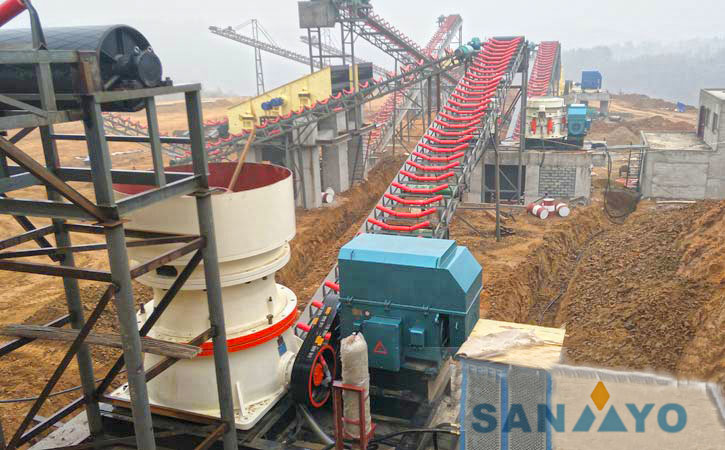

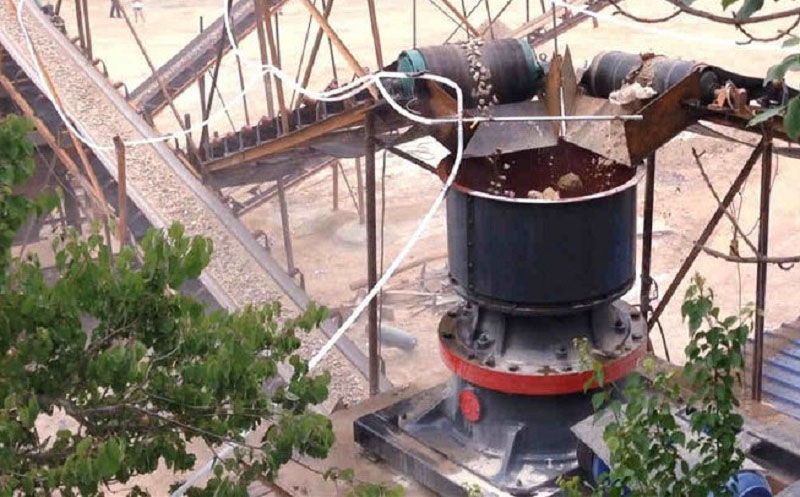

3、应用场景

• 破碎级别：常用于中碎、细碎、超细碎，即二级、三级等破碎阶段；

• 石料范围：可破碎大部分硬度偏中、高的物料，如：石英砂、石灰石、河卵石、方解石、青石等各种非金属矿物的加工；

• 应用领域：广泛用于冶金、建筑、水泥、水利、公路、铁路、选矿等领域；

二、优势特点

总结下来，单缸液压圆锥式破碎机的主要优势及特点有如下几个：

1. 智能自动化：可实现不停机自动调节排料口大小，配备电脑控制系统可远程操作

   Intelligent automation, discharge port can be automatically adjusted without stopping of the machine. Computer control system is equipped for remote control.

2. 生产能力大：高摆频大倾角陡坡锥设计，通过量比普通圆锥通大40%，进料口比普通圆锥更大。

   Big capacity. Design of high frequency and steep slope cone. Flow through capacity is 40% more and feed opening is bigger than ordinary cone crusher.

3. 节能环保：相同产能比较下，单位时间电费能耗更低。

   Energy saving and environmental protecting. Lower energy consumption per unit than ordinary under same capacity.

4. 多种冲程腔形的中细破碎，仅仅更换定锥既可实现，单缸液压设计维护更加简便。

   Multi-stroke cavity, medium and fine crushing can be changed just through change of fixed cone. It is easier and more simple for maintenance.

5. 程序控制的液压与润滑系统，可确保该机的过载保护与良好的轴承润滑。

   Hydraulic and lubrication system controlled by the program ensures the overload protection and lubrication of the bearing.

三、性能参数

山友重工（sanyyo）自主研发生产有两大系列的单缸液压圆锥破碎机，分别是CHS系列、CHX系列，它们的性能参数（或说‘技术参数’）如下：

1、CHS系列单缸液压圆锥破碎机性能参数列表：

2、CHX系列单缸液压圆锥破碎机性能参数列表：

CHS型单缸液压圆锥破碎机有三种破碎腔型可供选择： MC=中粗  C=粗  EC=特粗

CHC型单缸液压圆锥破碎机有多种破碎腔型可供选择： EEF=超细  EF=特细  EEX=准特细  F=细  MF=中细  M=中 MC=中粗  C=粗  CX=准特粗  EC=特粗

备注:

1. 以上所给出的数据只是破碎机生产性能的大约指标。

2. 表中数据是针对堆比重为1600kg/m3的干物料开路生产时破碎机性能，并假定给料的最大粒径为破碎机允许的最大给料粒径，且不含小于破碎机紧边排矿口（CSS）的细物料。

3. 由于所选的偏心距、破碎比、物料的破碎功指数（Wi）、给料粒度组成、循环负荷量、给料中的含水含泥量等都会影响破碎机的性能，所以，对具体的应用情况，请向我们进一步咨询

四、易损件

单缸液压圆锥破碎机易损部件跟普通圆锥破碎机差不多，可以说大同小异，主要有：

• 轧臼壁

• 破碎壁

• 密封圈

• 碗型瓦

• 直套

• 锥套

• 大小锥齿轮

• 偏心套等

注：定期检查、更新/替换圆锥破的易损件，能延长设备的使用寿命长哦！
