圆锥式破碎机简称‘圆锥破’,跟颚破、反击破相比,相对来说要新型、精细、高效一些。为什么这么说,它的工作原理是怎样的,如果把它拆开,它的内部构造图(结构)又是怎么样的,它有几种型号,各型号规格参数多少?
如果将圆锥破碎机‘解剖’拆开,其内部结构图大体如下:
从上图不难看出,圆锥破碎机的结构组成主要包括有机架、传动装置、空偏心轴、碗型轴承、破碎圆锥体、调整装置、调整套等。

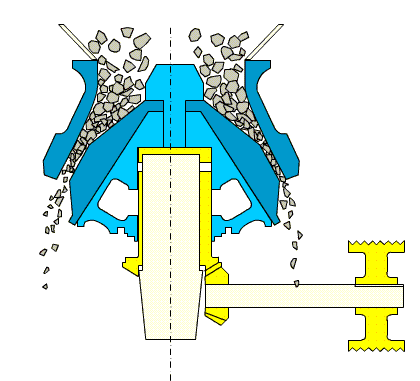

圆锥破的工作原理比颚破、反击破相对要复杂一些,但是也不难,可以结合以下gif动图配合理解:
上面动图,基本展现了圆锥破碎机整个工作原理及流程,如果非要详细点用文字来描述的话,可简单赘述如下:
圆锥破的工作原理就是通过电动机的传动,迫使偏心轴在轴心线下做旋摆周期性运动,使得破碎壁表面时而靠近又时而离开轧臼臂的表面,从而使得在破碎腔内的物料因挤压、碾磨而被破碎。
龙生九子,九子不同。不同厂家,生产的圆锥式破碎机(或称‘圆锥破’),其规格型号、性能参数是不一样的。下面就以sanyyo(上海山友重工)生产的为例,其各系列,各型号规对应的性能参数如下:
1、多缸圆锥式破碎机
型号 | 腔型 | 最大进料尺寸 | 最小排料尺寸 | 转速 | 功率 | 闭边排料口CSS(mm)下的生产能力(t/h) | 重量 | ||||||||
Model | (mm) | (mm) | (rpm) | (KW) | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 45 | 51 | (t) | |
HPS100 | C | 135 | 16 | 800 | 75-112 | 75-85 | 80-95 | 85-100 | 90-110 | 100-130 | 6.8 | ||||
F | 105 | 16 | 800 | 75-112 | 55-70 | 65-80 | 70-85 | 75-95 | 90-110 | 6.8 | |||||
HPS200 | C | 185 | 19 | 800 | 110-150 | 180-210 | 200-240 | 235-270 | 265-310 | 12 | |||||
F | 145 | 17 | 800 | 110-150 | 145-165 | 165-195 | 185-220 | 210-245 | 230-280 | 12 | |||||
S | 70 | 13 | 800 | 110-150 | 90-110 | 105-125 | 120-135 | 125-140 | 130-150 | 140-165 | 12 | ||||
HPS300 | C | 210 | 22 | 750 | 180-225 | 210-240 | 230-280 | 270-320 | 290-350 | 320-380 | 360-430 | 18.7 | |||
F | 185 | 19 | 750 | 180-225 | 190-220 | 205-230 | 225-260 | 245-285 | 270-330 | 300-350 | 18.7 | ||||
S | 90 | 16 | 750 | 180-225 | 135-155 | 150-170 | 165-185 | 180-200 | 200-220 | 18.7 | |||||
HPS400 | C | 290 | 25 | 750 | 220-300 | 295-355 | 335-375 | 370-480 | 430-500 | 470-550 | 28.4 | ||||
F | 210 | 22 | 750 | 220-300 | 265-310 | 290-330 | 315-360 | 350-410 | 390-440 | 28.4 | |||||
S | 110 | 16 | 750 | 220-300 | 155-185 | 175-200 | 195-225 | 210-245 | 235-256 | 28.4 |
注:C=粗碎腔型;M=中碎腔型;F=细碎腔型;EF=超细碎腔型;
上述生产能力是破碎物料密度为1.6T/m3 时开路生产中总吨数、生产能力与破碎物料的物理性能、给料方式、进料粒度及其组成等工况有关,实际产能因不同条件可能有± 25% 误差。
以上数据会随石料尺寸、性质和工作环境的不同而有所变动,技术参数如有变动恕不另行通知,具体参数以实物为准。
2、单缸圆锥式破碎机
a)CHS系列单缸液压圆锥破碎机性能参数列表:
型号 | 功率(Kw)
| 腔型 | 最大进料尺寸(mm) | 紧边排料口Css(mm)下的标准生产能力(t/h) | |||||||||||||
16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48 | 51 | 54 | 57 | ||||
CHS90 | 90 | EC | 240 | 102-118 | 108-144 | 115-154 | 121-162 | 127-145 | 132 | ||||||||
C | 90 | 77 | 82-110 | 87-116 | 92-123 | 98-113 | 103 | ||||||||||
CHS132 | 132 | EC | 180 | 151 | 161-245 | 169-257 | 176-269 | 184-281 | 192-292 | 200-304 | 210-281 | 218-250 | 225 | ||||
C | 145 | 170-196 | 182-277 | 191-290 | 199-304 | 208-217 | 217-3300 | 226-302 | 237 | ||||||||
MC | 115 | 130 | 137-209 | 147-224 | 154-235 | 161-245 | 168-256 | 175-267 | 182-244 | 192 | |||||||
CHS220 | 220 | EC | 215 | 273-318 | 285-434 | 297-452 | 309-470 | 325-495 | 337-447 | 349-406 | |||||||
C | 175 | 1291 | 304-463 | 317-483 | 331-503 | 344-456 | 362-421 | 375 | |||||||||
MC | 140 | 245 | 257-391 | 269-409 | 281-427 | 292-445 | 304-403 | 320-372 | 332 | ||||||||
CHS315 | 315 | EC | 275 | 331-385 | 345-514 | 359-593 | 378-624 | 392-647 | 406-670 | 420-693 | |||||||
CX | 245 | 335 | 350-464 | 364-602 | 379-626 | 399-658 | 413-683 | 428-707 | 443-731 |
b)CHX系列单缸液压圆锥破碎机性能参数列表:
型号 | 功率(Kw) | 腔型 | 最大进料尺寸(mm) | 紧边排料口Css(mm)下的标准生产能力(t/h) | |||||||||||
4 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 44 | ||||
CHC90 | 90 | EC | 135 | 46 | 50-85 | 54-92 | 85-99 | 62-105 | 66-112 | 76-128 | |||||
C | 90 | 43-53 | 46-89 | 50-96 | 54-103 | 57-110 | 61-118 | 70 | |||||||
M | 65 | 36-44 | 38-74 | 41-80 | 45-76 | 48-59 | |||||||||
MF | 50 | 36 | 38-67 | 40-71 | 44-68 | 47-53 | |||||||||
F | 38 | 27-34 | 29-50 | 31-54 | 32-57 | 35-48 | 38 | ||||||||
EF | 29 | ||||||||||||||
CHC132 | 132 | EC | 185 | 69-108 | 75-150 | 80-161 | 86-171 | 91-182 | 104-208 | 115-208 | |||||
C | 145 | 66-131 | 71-142 | 76-152 | 81-162 | 86-173 | 98-197 | 109-150 | |||||||
MC | 115 | 57 | 62-140 | 67-151 | 72-162 | 77-173 | 82-184 | 93-145 | |||||||
M | 90 | 64-84 | 69-131 | 75-142 | 80-152 | 86-162 | 91-154 | 104 | |||||||
MF | 75 | 61 | 65-106 | 70-115 | 76-124 | 81-126 | 87-114 | 92 | |||||||
F | 50 | 48-78 | 51-83 | 54-88 | 59-96 | 63-103 | 68-105 | 72-95 | 77 | ||||||
EF | 35 | ||||||||||||||
CHC220 | 220 | EC | 215 | 114-200 | 122-276 | 131-294 | 139-313 | 159-357 | 175-395 | 192-384 | |||||
C | 175 | 101 | 109-218 | 117-292 | 125-312 | 133-332 | 151-378 | 167-335 | 183-229 | ||||||
MC | 140 | 97-122 | 105-262 | 113-282 | 120-301 | 128-320 | 146-328 | 161-242 | |||||||
M | 110 | 117-187 | 126-278 | 136-298 | 145-318 | 154-339 | 175-281 | 194 | |||||||
MF | 85 | 114 | 124-227 | 134-245 | 144-263 | 153-281 | 163-299 | 186-248 | |||||||
F | 70 | 90-135 | 96-176 | 104-191 | 112-206 | 120-221 | 129-236 | 137-251 | 156-208 | ||||||
EF | 38 | ||||||||||||||
CHC315 | 315 | EC | 275 | 177 | 190-338 | 203-436 | 216-464 | 246-547 | 272-605 | 298-662 | |||||
CX | 245 | 174-194 | 187-374 | 200-488 | 212-519 | 242-592 | 268-654 | 293-521 | |||||||
C | 215 | 171-190 | 184-367 | 196-480 | 209-510 | 238-582 | 263-643 | 288-512 | |||||||
MC | 175 | 162-253 | 174-426 | 186-455 | 198-484 | 226-552 | 249-499 | 273-364 | |||||||
M | 135 | 197-295 | 211-440 | 226-470 | 240-500 | 274-502 | |||||||||
MF | 115 | 192 | 207-369 | 222-396 | 237-423 | 252-450 | 287-451 | 318-363 | |||||||
F | 85 | 195-304 | 210-328 | 225-352 | 241-376 | 256-400 | 292-401 | 323 | |||||||
EF | 65 | 211-293 | 227-316 | 244-298 | 261-290 | ||||||||||
CHC500 | 500 | EC | 300 | 448-588 | 477-849 | 544-968 | 601-1070 | 658-1172 | |||||||
C | 240 | 406 | 433-636 | 461-893 | 525-1018 | 581-1125 | 636-1232 | ||||||||
MC | 195 | 380-440 | 406-723 | 432-837 | 492-954 | 544-1055 | 596-1155 | ||||||||
M | 155 | 400-563 | 428-786 | 455-836 | 519-953 | 573-1054 | 628-1154 | ||||||||
MF | 100 | 379-424 | 407-716 | 434-765 | 462-814 | 527-928 | 852-942 | 638-789 | |||||||
F | 90 | 357-395 | 385-656 | 414-704 | 442-752 | 470-800 | 535-912 | 592-857 | 649-718 | ||||||
EF | 80 | 280-405 | 304-517 | 328-558 | 352-598 | 376-639 | 400-680 | 455-775 | 503-128 | 551-669 |
CHS型单缸液压圆锥破碎机有三种破碎腔型可供选择: MC=中粗 C=粗 EC=特粗
CHC型单缸液压圆锥破碎机有多种破碎腔型可供选择: EEF=超细 EF=特细 EEX=准特细 F=细 MF=中细 M=中 MC=中粗 C=粗 CX=准特粗 EC=特粗
备注:
以上所给出的数据只是破碎机生产性能的大约指标。
表中数据是针对堆比重为1600kg/m3的干物料开路生产时破碎机性能,并假定给料的最大粒径为破碎机允许的最大给料粒径,且不含小于破碎机紧边排矿口(CSS)的细物料。
由于所选的偏心距、破碎比、物料的破碎功指数(Wi)、给料粒度组成、循环负荷量、给料中的含水含泥量等都会影响破碎机的性能,所以,对具体的应用情况,请向我们进一步咨询
3、复合式圆锥破碎机
规格 | 腔型 | 最大给料尺寸 | 最小排料尺寸 | 电机 功率 (kw) | 破碎产量(t/h) | 重量(kg) | |||||||||
闭边排料口(mm) | |||||||||||||||
6 | 10 | 13 | 16 | 19 | 22 | 25 | 38 | 51 | 64 | ||||||
CC600 | C | 95 | 10 | 55 | 20 | 25 | 30 | 35 | 45 | 50 | 76 | 5300 | |||
M | 72 | 6 | 55 | 18 | 20 | 25 | 30 | 35 | 40 | 45 | 60 | 5300 | |||
CC1000 | C | 160 | 13 | 110 | 80 | 100 | 135 | 150 | 175 | 235 | 10800 | ||||
M | 115 | 10 | 110 | 65 | 75 | 90 | 120 | 135 | 150 | 10800 | |||||
F | 80 | 8 | 110 | 52 | 62 | 72 | 78 | 115 | 10510 | ||||||
EF | 50 | 6 | 110 | 50 | 55 | 65 | 70 | 102 | 10510 | ||||||
CC1300 | C | 180 | 13 | 132 | 115 | 135 | 150 | 180 | 200 | 260 | 15500 | ||||
M | 130 | 10 | 132 | 100 | 110 | 120 | 135 | 165 | 175 | 15500 | |||||
F | 90 | 10 | 132 | 80 | 105 | 110 | 140 | 15500 | |||||||
EF | 60 | 6 | 132 | 60 | 74 | 105 | 110 | 130 | 15500 | ||||||
CC1400 | C | 200 | 16 | 160 | 150 | 180 | 200 | 230 | 310 | 390 | 22300 | ||||
M | 150 | 13 | 160 | 115 | 140 | 160 | 190 | 210 | 22300 | ||||||
F | 102 | 10 | 160 | 90 | 115 | 145 | 160 | 22300 | |||||||
EF | 70 | 8 | 160 | 88 | 110 | 135 | 155 | 22300 | |||||||
CC1500 | C | 215 | 19 | 220 | 200 | 220 | 260 | 350 | 440 | 26300 | |||||
M | 160 | 16 | 220 | 155 | 180 | 200 | 220 | 26300 | |||||||
F | 115 | 13 | 220 | 150 | 190 | 210 | 230 | 26300 | |||||||
EF | 76 | 8 | 220 | 122 | 148 | 185 | 200 | 26300 | |||||||
CC1650 | C | 235 | 22 | 250 | 265 | 310 | 420 | 525 | 580 | 37750 | |||||
M | 175 | 19 | 250 | 215 | 240 | 265 | 320 | 37750 | |||||||
F | 130 | 13 | 250 | 180 | 210 | 235 | 255 | 275 | 37750 | ||||||
EF | 90 | 10 | 250 | 148 | 178 | 200 | 220 | 37750 | |||||||
CC1950 | C | 267 | 22 | 315 | 330 | 390 | 525 | 655 | 725 | 44300 | |||||
M | 203 | 16 | 315 | 230 | 270 | 300 | 330 | 44300 | |||||||
F | 140 | 13 | 315 | 185 | 225 | 265 | 340 | 44300 | |||||||
EF | 95 | 10 | 315 | 180 | 220 | 260 | 335 | 44300 |
注:C=粗碎腔型;M=中碎腔型;F=细碎腔型;EF=超细碎腔型;
产量数据是以堆积密度为1.6吨/立方米的物料为基础,由于给料速度、出料粒级、岩石比重、硬度和物料含水率的不同,实际结果会有差异。
4、弹簧式圆锥破碎机
型号 | 生产能力(t/h) | 破碎头底部直径(mm) | 最大进料力度(mm) | 排料口调整范围(mm) | 功率(kw) | 重量(t) | 外形尺寸(L×W×H,mm) |
PYB900 | 50-90 | 900 | 115 | 15-50 | 55 | 11 | 2692×1640×2350 |
PYZ900 | 20-65 | 900 | 60 | 5-20 | 55 | 11 | 2692×1640×2350 |
PYD900 | 15-50 | 900 | 50 | 3-13 | 55 | 11 | 2692×1640×2350 |
PYB1200 | 110-168 | 1200 | 145 | 20-50 | 110 | 25 | 2790×1878×2844 |
PYZ1200 | 42-135 | 1200 | 100 | 8-25 | 110 | 25 | 2790×1878×2844 |
PYD1200 | 18-105 | 1200 | 50 | 3-15 | 110 | 25 | 2790×1878×2844 |
PYB1750 | 280-480 | 1750 | 215 | 25-60 | 160 | 50 | 3910×2894×3809 |
PYZ1750 | 115-320 | 1750 | 185 | 10-30 | 160 | 50 | 3910×2894×3809 |
PYD1750 | 75-230 | 1750 | 85 | 5-15 | 160 | 50 | 3910×2894×3809 |
PYB2200 | 590-1000 | 2200 | 300 | 30-60 | 280 | 80 | 6440×2900×5057 |
PYZ2200 | 200-580 | 2200 | 230 | 5-30 | 280 | 80 | 6440×2900×5057 |
PYD2200 | 120-340 | 2200 | 100 | 5-15 | 280 | 81 | 6440×2900×5057 |
